Maßtexte ordnen
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Maßtexte ordnen |
Menü: | ATHENA > Bemaßung > Maßtexte ordnen | |
Werkzeugkasten: | ATH Bemaßung > Maßtexte ordnen ATHENA Bemaßung > Maßtexte ordnen | |
Befehlseingabe: | ath_dim_txtpos |
Mit diesem Befehl können Sie Maßtexte in einer Flucht ausrichten. Dies kann nützlich sein, wenn Sie mit Layouts arbeiten und die Maßtexte im sichtbaren Bereich eines Ansichtsfensters anordnen möchten.
ath_dim_txtpos

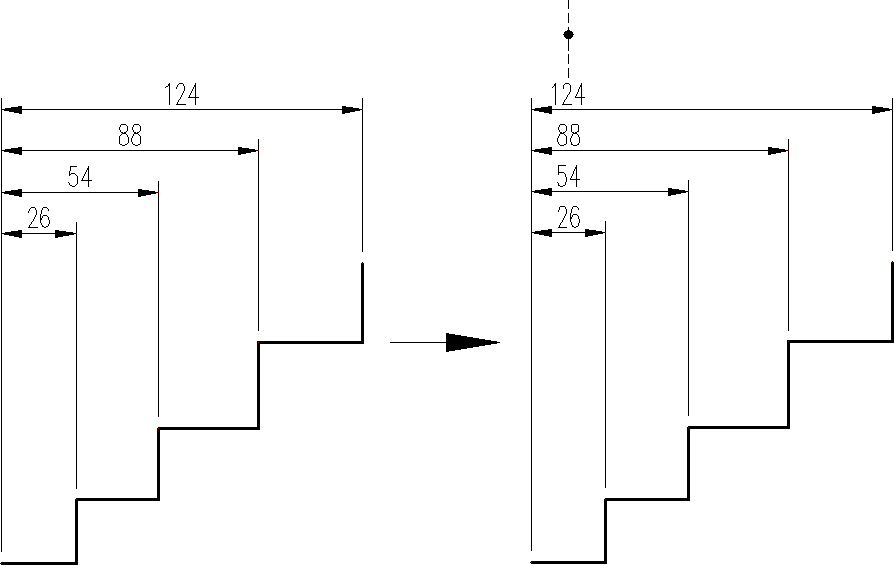

Abb. 8.11: Maßtexte ordnen
Eingabeaufforderung
Objekte wählen:
Wählen Sie die Bemaßungen, deren Maßtexte Sie ordnen möchten.
Diese Eingabeaufforderung wird wiederholt, bis Sie die Objektwahl mit Enter oder Rechtsklick beenden.
Fluchtpunkt angeben oder [?]:
Bestimmen Sie den Fluchtpunkt der Maßtexte.
Mit der Option ? rufen Sie die Hilfe auf.
