3D-Modell projizieren
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Ausgabe > 3D-Modell projizieren |
Menü: | Modellieren > Auswerten > 3D-Modell projizieren | |
Werkzeugkasten: | ATH Auswerten > 3D-Modell projizieren | |
Befehlseingabe: | ath_c3d_project |
Erstellt eine zweidimensionale Ansicht aus gewählten 3D Elementen. Die Selektion der 3D-Elemente erfolgt per Auftragswahl oder Objektwahl.
Wenn Sie den Befehl aufrufen wird das Dialogfeld Projekte angezeigt. Hier können Sie die Objekte wählen, die Sie projizieren möchten.
Weitere Informationen dazu finden Sie im Abschnitt Projekt wählen .
Weitere Informationen dazu finden Sie im Abschnitt Projekt wählen .
Nach dem Auswählen von Auftrag, Teilauftrag oder von einzelnen Teilen durch Objektwahl, wird das folgende Dialogfeld angezeigt, wo Sie weitere Einstellungen für die Projektion vornehmen können.

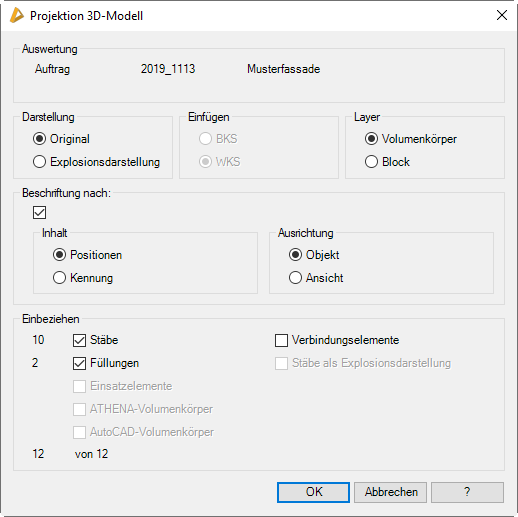

Dialogfeld Projektion 3D-Modell
db_ath_c3d_project
Dialogfeldbereich Auswertung
Hier wird die Quelle angezeigt aus der die Teile kommen. Ist die Quelle ein Auftrag, wird der Name des Auftrags und der Name des Teilauftrags angezeigt. Wurden die Teile manuell gewählt wird Objektwahl angezeigt.
Dialogfeldbereich Darstellung
Original
Erstellt eine Projektion in Originaldarstellung.
Explosionszeichnung
Erstellt eine Projektion in Explosionsdarstellung.
Dialogfeldbereich Einfügen
BKS
Fügt die Projektion in das aktuelle Benutzerkoordinatensystem ein.
WKS
Fügt die Projektion in das Weltkoordinatensystem ein.
Dialogfeldbereich Layer
Volumenkörper
Verwendet für den eingefügten Block der Projektion den Layer der Volumenkörper.
Block
Verwendet für den eingefügten Block der Projektion den aktuellen Layer.
Dialogfeldbereich Beschriftung nach
Aktiviert oder deaktiviert die Beschriftung der Objekte.
Dialogfeldbereich Inhalt
Position
Beschriftet die Positionsnummern der Objekte.
Kennung
Beschriftet die Kennungen (Tags) der Objekte.
Dialogfeldbereich Ausrichtung
Objekt
Richtet die Beschriftung nach dem jeweiligen Objekt aus.
Ansicht
Richtet die Beschriftung nach der Ansicht aus, in welche die Projektion eingefügt wird.
Dialogfeldbereich Einbeziehen
Durch Ein- oder Ausschalten des jeweiligen Schalters können Sie festlegen welche Bestandteile des 3D-Modells projiziert werden sollen.
Stäbe
Projiziert Stäbe, die im gewählten 3D-Modell enthalten sind.
Füllungen
Projiziert Füllungen, die im gewählten 3D-Modell enthalten sind.
Einsatzelemente
Projiziert Einsatzelemente, die im gewählten 3D-Modell enthalten sind.
ATHENA Volumenkörper
Projiziert ATHENA Volumenkörper, die im gewählten 3D-Modell enthalten sind.
AutoCAD Volumenkörper
Projiziert AutoCAD Volumenkörper, die im gewählten 3D-Modell enthalten sind.
Verbindungselemente
Projiziert Verbindungselemente, die an den Stäben angebracht sind.
Stäbe als Explosionsdarstellung
Stellt auch die Bestandteile der Stäbe in Explosionsdarstellung dar.
 | Diese Option ist nur vorhanden, wenn zuvor Explosionsdarstellung eingeschaltet wurde. |
Programmende
Durch Anklicken von OK beenden Sie den Befehl. Die Einstellungen im Dialogfeld werden gespeichert und die Projektion des Modells wird berechnet. Dann folgt eine Eingabeaufforderung zum Einfügen in die Zeichnung.
Wenn Sie Abbrechen anklicken, wird der Befehl beendet und die Einstellungen im Dialogfeld werden verworfen. Es wird keine Projektion eingefügt
Eingabeaufforderung
Einfügepunkt angeben oder [?]:
Bestimmen Sie den Einfügepunkt der Projektion.
Mit der Option ? rufen Sie die Hilfe auf.
Zuletzt geändertes Datum: 25.07.2022
