Mit dieser Routine können Sie Zeichnungsdateien in Blockbibliotheken verwalten. Die Zeichnungen können in verschiedenen Ordnern gespeichert sein und werden in einer Datenbankdatei gespeichert.

Die Datenbankdatei, in der die Bibliotheks-/Blockdefinitionen gespeichert werden, heißt blocklib.dat und befindet sich im Verzeichnis %AppData%\CAD-PLAN\201x\ATHENA\DataLocal.

Sie können zu jedem Block eine Bemerkung eingeben. Des weiteren bietet Ihnen die Blockverwaltung eine Voransicht sowie eine Suchfunktion nach Blocknamen und Bemerkungen.

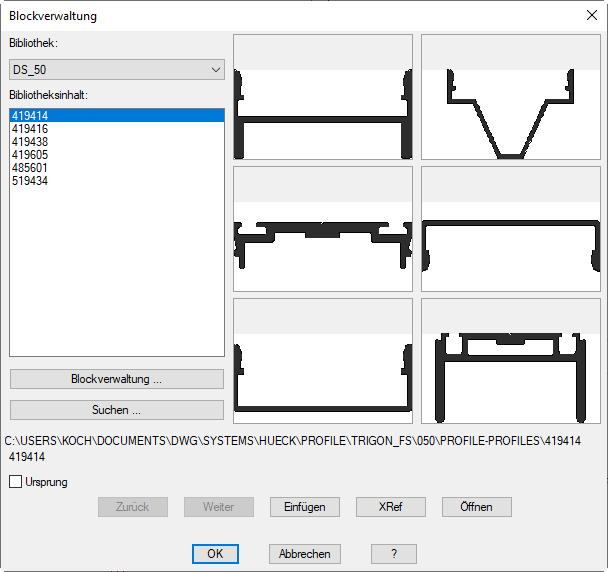

Wenn Sie eine Bibliothek aus der gleichnamigen Liste wählen, werden unter Bibliotheksinhalt alle enthaltenen Zeichnungsdateien angezeigt. Auf der rechten Seite des Dialogfeldes sehen Sie deren Voransicht. Es können maximal sechs Voransichten gleichzeitig gezeigt werden. Wenn Ihre Bibliothek mehr als sechs Blöcke enthält, können Sie mit den Schaltflächen Zurück und Weiter jeweils die nächsten oder vorherigen sechs Blöcke als Vorschau sehen.
Sie können eine Zeichnungsdatei markieren, indem Sie den Namen in der Liste markieren oder die Vorschau anklicken. Der Pfad der markierten Zeichnungsdatei wird unter dem Button Suchen angezeigt.
Klicken Sie den Button Einfügen um die markierte Zeichnungsdatei als Block in die aktuelle Zeichnung einzufügen. Um den Block beim Einfügen aufzulösen, muss der Schalter Ursprung aktiviert sein.
Klicken Sie den Button XRef um die markierte Zeichnungsdatei als Externe Referenz in die aktuelle Zeichnung einzufügen.
Klicken Sie den Button Öffnen um die markierte Zeichnungsdatei zu öffnen.

Klicken Sie die Schaltfläche Suchen um in allen Bibliotheken nach Dateien zu suchen. Dazu müssen Sie im Dialogfeld Durchsuchen einen Suchbegriff angeben. Des weiteren müssen Sie festlegen ob die Suche in Dateien bzw. Bemerkungsfeldern erfolgen soll. Klicken Sie OK um die Suche zu starten. Ist die Suche erfolgreich erzeugt ATHENA eine Bibliothek mit dem Namen *Suchergebnis*, welche die gefundenen Zeichnungen enthält. Diese Bibliothek wird bei jedem Suchvorgang überschrieben.

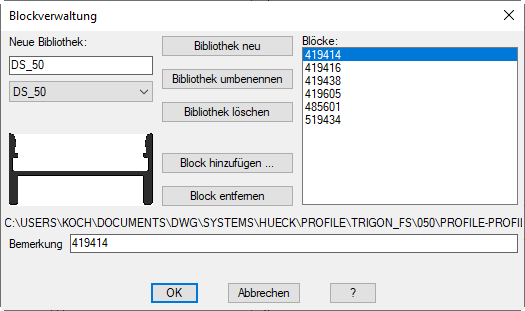

Um eine neue Bibliothek zu erzeugen, geben Sie den Namen in das Eingabefeld ein und klicken Sie den Button Bibliothek Neu.
Um eine Bibliothek umzubenennen wählen Sie eine vorhandene aus der Liste und klicken Sie den Button Bibliothek umbenennen.
Um eine Bibliothek zu löschen wählen Sie eine vorhandene aus der Liste und klicken Sie den Button Bibliothek löschen.
Um einen Block zu einer Bibliothek hinzuzufügen, wählen Sie eine Bibliothek aus der Liste und klicken Sie den Button Block hinzufügen. Jetzt können Sie eine Zeichnungsdatei mit dem Standarddialogfeld zur Dateiauswahl auswählen. Alle in der Bibliothek enthaltenen Blöcke werden rechts unter Blöcke angezeigt. Sie können einen Blocknamen mit der Maus anklicken um links eine Voransicht zu sehen.
Um einen Bemerkungstext anzuhängen, markieren Sie den gewünschten Blocknamen mit der Maus und schreiben Sie den Text in die Eingabezeile Bemerkung.
Klicken Sie OK um die Änderungen zu speichern und zum Hauptdialogfeld zu gelangen.
