Kettenbemaßung
 | Multifunktionsleiste: | Register ATHENA > Gruppe Beschriften > Kettenbemaßung |
Menü: | ATHENA > Bemaßung > Kettenbemaßung | |
Werkzeugkasten: | ATH Bemaßung > Kettenbemaßung | |
Befehlseingabe: | ath_bket |
Mit dieser Routine können Sie nach Angabe eines Winkels oder zweier Punkte, sowie der Lage der Maßlinie, mehrere Objekte in Form einer Kettenbemaßung bemaßen.
ath_bket

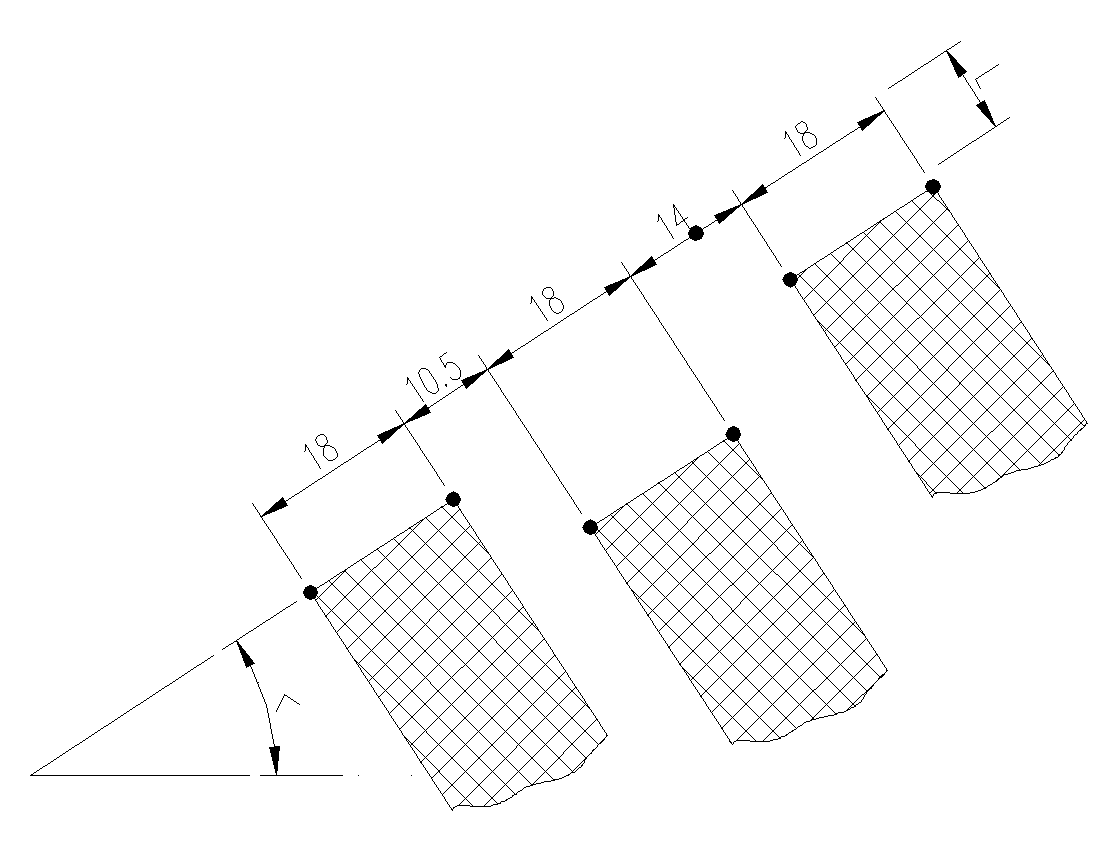

Abb. 8.1: Kettenbemaßung
Eingabeaufforderung
Winkel angeben oder [Horizontal/Vertikal/?]:
Bestimmen Sie den Winkel der Bemaßung durch Angabe von zwei Punkten mit der Maus oder durch Eingabe des Winkels.
Mit der Option Horizontal können Sie die Maßkette horizontal auszurichten.
Mit der Option Vertikal können Sie die Maßkette vertikal auszurichten.
Mit der Option ? rufen Sie die Hilfe auf.
Länge der Hilfslinie angeben oder [Normal/?] <Normal>:
Bestimmen Sie die Länge der Maßhilfslinien durch Klicken von zwei Punkten mit der Maus oder geben Sie eine Länge ein.
 | Beachten Sie, dass die Hilfslinienlänge kein absoluter Wert ist. Diese wird mit dem Skalierfaktor der Bemaßung (dimscale) multipliziert! |
Wenn Sie die Option Normal verwenden, ist die Länge der Maßhilfslinien variabel.
Standort der Maßlinie angeben oder [?]:
Bestimmen Sie den Standort der Maßlinie mit der Maus oder durch Eingabe der Koordinaten.
Ersten Punkt angeben oder [?]:
Geben Sie den Anfangspunkt der ersten Maßlinie an.
Nächste Punkt angeben oder [?]:
Geben Sie den Endpunkt der ersten Maßlinie an.
Nächste Punkt angeben oder [?]:
Geben Sie den Endpunkt der zweiten Maßlinie an. Diese Abfrage wird wiederholt, bis das Programm durch die Eingabe von ENTER beendet wird.
