Dieses Dialogfeld dient dem Anlegen von Baugruppen, die austauschbare Bauteile, z.B. Verstärkungsprofile, enthalten.

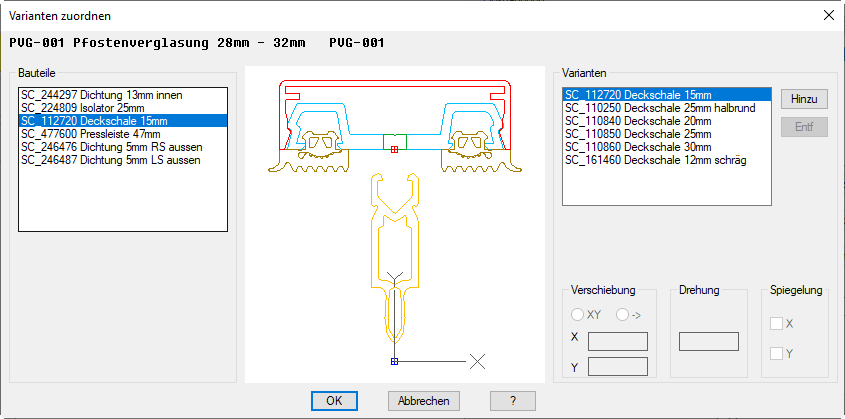

Wenn Sie den Befehl aufrufen wird das Dialogfeld Varianten Bauteil geöffnet. Nachfolgend sind die verschiedenen Bereiche dieses Dialogfeldes beschrieben.

Es werden alle im Hauptdialogfeld referenzierten Bauteile aufgelistet. Bei mehreren Bauteilen ist hier das zu bearbeitende zu selektieren.

Dem selektierten Bauteil können mit Hinzu (siehe auch Wählen von Objekten ) eine oder mehrere Varianten zugeordnet werden. Diese können nun mittels Verschiebung, Drehung und Spiegelung positioniert werden. Kann die dem selektierten Bauteil zugeordnete Variante entfallen, ist unter Bauteile der Schalter Bauteil kann entfallen anzuhaken. Über der Variante wird dann das Wort entfällt hinzugefügt. Nach Verlassen des Dialogfeldes mit OK, kann die Korrektheit der Definition im Hauptdialogfeld mit dem Button Test überprüft werden.
