Zuschnittskontur
Ändert die Zuschnittskontur eines Bauteils.

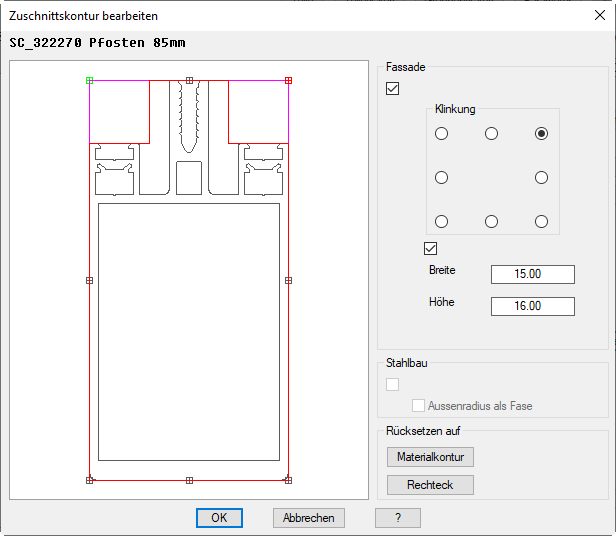

Dialogfeld Zuschnittskontur bearbeiten
db_ath_bar_zuschnittskontur_bearbeiten
Dialogfeldbereich Fassade
Aktiviert den Fassadenmodus, wo Sie rechteckige Klinkungen durch Parameter definieren können.
Die aktuelle Zuschnittskontur wird magentafarben angezeigt. Sobald Sie eine Klinkung definieren, wird die Zuschnittskontur neu berechnet und rot dargestellt.
Die aktuelle Zuschnittskontur wird magentafarben angezeigt. Sobald Sie eine Klinkung definieren, wird die Zuschnittskontur neu berechnet und rot dargestellt.
Klinkung
Definiert die Position der Klinkung.
Breite
Definiert die Breite der Klinkung.
Höhe
Definiert die Höhe der Klinkung.
Dialogfeldbereich Stahlbau
Aktiviert den Stahlbaumodus. Wenn Sie diesen Schalter aktivieren, werden bei der Zuschnittskontur alle Innenradien durch Fasen ersetzt.
Außenradius als Fase
Ersetzt alle Außenradien durch Fasen.
Dialogfeldbereich Rücksetzen auf
Materialkontur
Löscht die vorhandene Zuschnittskontur und setzt diese auf die Materialkontur (Außenkontur des Bauteiles) zurück.
Rechteck
Löscht die vorhandene Zuschnittskontur und setzt diese auf das umschließende Rechteck des Bauteiles zurück.
 | Zuvor definierte Klinkungen können nicht einzeln entfernt bzw. manipuliert werden. Um Änderungen durchzuführen, müssen Sie die Kontur zurücksetzen (auf Materialkontur oder Rechteck) und die Klinkungen neu definieren. |
