Sichtbarkeit von Stabbauteilen
 | Multifunktionsleiste: | Register ATHENA Modellieren > Gruppe Orientierung > Sichtbarkeit von Stabbauteilen |
Menü: | Modellieren > Verwalten > Sichtbarkeit von Stabbauteilen | |
Werkzeugkasten: | ATH Verwalten > Sichtbarkeit von Stabbauteilen | |
Befehlseingabe: | ath_bar_bt_visible |
Blendet Bauteile von Stäben ein oder aus. Dies geschieht wahlweise in der ganzen Zeichnung oder im gewählten Bereich der Zeichnung.

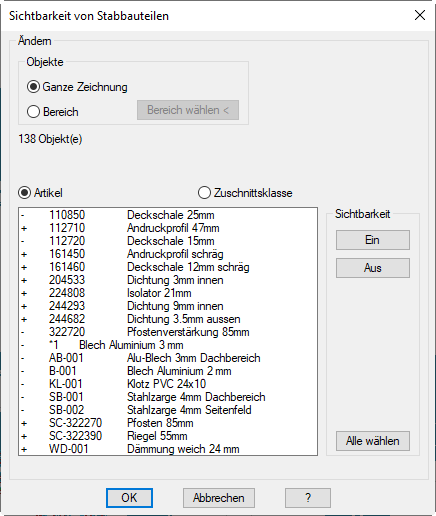

Dialogfeld Sichtbarkeit von Stabbauteilen
db_ath_bar_bt_visible
Ganze Zeichnung
Ändert die Sichtbarkeit der Stabbauteile in der ganzen Zeichnung.
Bereich
Ändert die Sichtbarkeit der Stabbauteile in einem gewählten Bereich der Zeichnung.
Bereich wählen <
Wählt den Zeichenbereich in dem die Sichtbarkeit der Stabbauteile geändert werden soll. Dazu wird das Dialogfeld vorübergehend geschlossen und es erscheint:
Eingabeaufforderung
Objekte wählen:
Wählen Sie die Objekte, deren Sichtbarkeit geändert werden soll. Die Abfrage wird solange wiederholt, bis Sie die Objektwahl durch Drücken der Eingabetaste beenden.
Dialogfeldbereich Ändern
Artikel
Listet die Stabbauteile nach Artikelnummer und Namen auf.
Zuschnittsklasse
Listet die Stabbauteile nach Zuschnittsklassen auf.
Liste
Zeigt je nach Einstellung die Bauteile oder die Zuschnittsklassen der Zeichnung oder des gewählten Bereiches. Wählen Sie hier die Stabbauteile, die ein- bzw. ausgeblendet werden sollen.
Halten Sie die STRG bzw. Umschalttaste gedrückt um mehrere Stabbauteile zu selektieren.
Halten Sie die STRG bzw. Umschalttaste gedrückt um mehrere Stabbauteile zu selektieren.
Dialogfeldbereich Sichtbarkeit
Ein
Schaltet die Sichtbarkeit der gewählten Stabbauteile ein. Die markierten Stabbauteile werden in der Liste mit einem Plus (+) gekennzeichnet.
Aus
Schaltet die Sichtbarkeit der gewählten Stabbauteile aus. Die markierten Stabbauteile werden in der Liste mit einem Minus (-) gekennzeichnet.
Programmende
Mit OK werden die gemachten Einstellungen in der Zeichnung angewendet.
Zuletzt geändertes Datum: 25.07.2022
