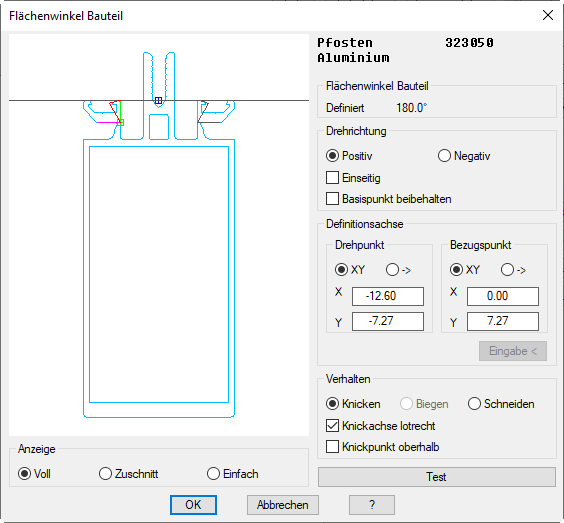

Definiert das Verhalten von winkelabhängigen Bauteilen.

Im Anzeigefeld werden symbolisch Winkel dargestellt, die eine visuelle Kontrolle der definierten Flächenwinkel ermöglichen. Die aktive Definition ist am Basispunkt der Definitionsachse zu erkennen.

Mit den Optionsfeldern Voll, Zuschnitt, Rechteck verändern Sie die Anzeige der Voransicht:

Über dem Dialogfeldbereich für Flächenwinkel befindet sich ein Info-Bereich, in dem, sofern vergeben, der Name des Bauteiles mit seiner Artikelnummer und das Material angezeigt werden.

Hier erfolgt die Anzeige des am Bauteil definierten Flächenwinkels.

Hier kann die Drehrichtung des zu definierenden Flächenwinkels festgelegt werden. Auch hier kann die Änderung im Display visuell kontrolliert werden.

In diesem Bereich legen Sie die Punkte für die vom Flächenwinkel betroffenen Bereiche fest.

Hier kann der Drehpunkt der Definitionsachse relativ oder polar angegeben werden. Die hier eingegebenen Maße beschreiben den Ausgangspunkt der Definitionsachse relativ zum Basispunkt des Bauteiles. Dieser Punkt muss so gewählt werden, dass er außerhalb der Bauteilkontur liegt und das Lot zur Knickebene durch den Knickpunkt führt.

Der Bezugspunkt bildet die Knickachse ausgehend vom Drehpunkt der Definitionsachse relativ zur Knickebene des Bauteiles. Bei vielen Profilsystemen liegt die Knickebene in Höhe der Glasauflage ohne Dichtung.
Aus dem Bezugspunkt wird, in Abhängigkeit vom Flächenwinkel der Baugruppe, der Basispunkt der Baugruppe neu bestimmt, so dass die Baugruppe korrekt positioniert wird.
Auch hier können die Maße relativ oder polar angegeben werden. Zur visuellen Kontrolle wird im Display ein symbolischer Winkel dargestellt.

Hier können Sie durch Auswahl des entsprechenden Optionsfeldes das Verhalten der Funktion auf das Bauteil bestimmen.

Diese Option bewirkt, dass der von der Definitionsachse geschnittene Bereich des Bauteiles in Abhängigkeit vom Flächenwinkel abgeknickt wird.

Diese Option wirkt ähnlich wie das Knicken, mit dem Unterschied, dass sie nur für ATHENA-Bleche genutzt werden kann. Außerdem wird beim Biegen der mittlere Bereich des Bleches, in Abhängigkeit vom Flächenwinkel, gestreckt.

Diese Option bewirkt, dass Bereiche des Bauteiles die sich durch Veränderung des Flächenwinkels überschneiden würden, an der Definitionsachse geschnitten werden, z.B. bei einer Dämmung.

Dieser Schalter muss aktiviert werden, wenn die Linie zwischen Drehpunkt und Bezugspunkt die Bauteilkontur nicht schneidet, sondern die Knickachse (die Schnittlinie durch die Bauteilkontur) lotrecht auf dieser steht. Zur visuellen Kontrolle wird die Knickachse am Symbol dargestellt.

Die Wirkung der Definition kann mit dem Button Test überprüft werden.

Mit OK beenden Sie die Funktion, mit Abbrechen werden alle Eingaben verworfen und mit ? rufen Sie die Online-Hilfe auf.
