Z-Koordinaten auf 0 ändern

	Multifunktionsleiste:	Register ATHENA > Gruppe Ändern > Z-Koordinaten auf 0 ändern
	Menü:	ATHENA > Ändern > Z-Koordinaten auf 0 ändern
	Werkzeugkasten:	ATH Ändern
	Befehlseingabe:	ath_aux_planar

Ändert die Werte der Z-Koordinaten von Objekten auf den Wert 0 bezogen auf das Weltkoordinatensystem (WKS).

Sie können mit dieser Funktion Objekte korrigieren, die fälschlicherweise in einer falschen Ebene gezeichnet wurden.

Dieser Befehl erstellt keine Projektionen von 3D Objekten!

Folgende AutoCAD Objekte werden behandelt:

• Linien, Polylinien, Multilinien und Punkte

• Kreise und Bögen

• Ellipsen und Splines

• Bemaßungen, und Führungslinien

• Texte, MTexte und Attributsdefinitionen

• Schraffuren

• Solids

• 3D-Flächen

• Blöcke und Attribute

• Obengenannte Objekte, die in Blöcken enthalten sind

Eingabeaufforderung

Objekte wählen:

Wählen Sie die Objekte, deren Z-Koordinatenwerte auf 0 geändert werden sollen.

Diese Eingabeaufforderung wird wiederholt. Drücken Sie die Eingabetaste um die Objektwahl zu beenden.

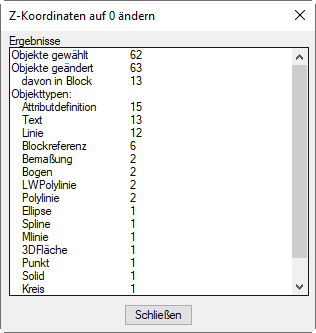

Dialogfeld Z-Koordinaten auf 0 ändern

Es folgt ein Dialogfeld, welches die behandelten Objekte auflistet.

Programmende

Drücken Sie den Schließen Button.

Zuletzt geändertes Datum: 20.07.2022
