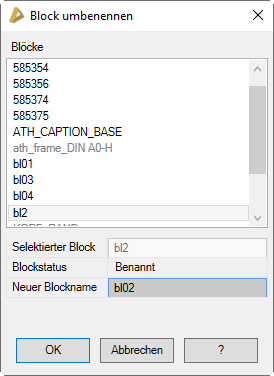

Ändert den Namen von Blöcken. Sie können auch unbenannte Blöcke benennen oder benannte Blöcke in unbenannte Blöcke umwandeln.

Unbenannte Blöcke sind nicht änderbar. Wenn Sie einen unbenannten Block beispielsweise mit dem Blockeditor ändern möchten, müssen Sie diesen vorher benennen.

Listet die Namen der in der Zeichnung enthaltenen Blöcke auf. Die Liste dient in erster Linie der Übersicht aller Blöcke.

Wenn Sie einen Blocknamen selektieren, wird dieser als Vorgabe für den neuen Blocknamen in das Eingabefeld übernommen. Bereits vergebene Blocknamen, können nicht für andere Blöcke verwendet werden.

Namen von Systemblöcken werden in grau dargestellt. Hinweise zu diesen Blöcken werden im unteren Bereich des Dialogfeldes angezeigt.

Zeigt den Namen des selektierten Blockes an.

Zeigt den Zustand des selektierten Blockes an.

Sie können unbenannte Blöcke in benannte Blöcke umwandeln, indem Sie einen Blocknamen definieren.

Um benannte Blöcke in umbenannte Blöcke umwandeln müssen Sie den Status von Benannt auf Unbenannt ändern.

Definiert den neuen Namen des selektierten Blockes.

Schließt das Dialogfeld und ändert den Namen bzw. den Zustand des selektierten Blockes incl. aller Einfügungen.

Schließt das Dialogfeld ohne den Block zu ändern.
